製品紹介
太陽光発電システム
太陽光発電システム
太陽電池モジュール
Sシリーズ
SPR-X22-360
希望小売価格
289,080円（税込）
| 型式 | SPR-X22-360 |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 24.2% |
| 最大モジュール変換効率 | 22.1% |
| 公称最大出力 | 360W |
| 公称最大出力動作電圧 | 59.1V |
| 公称最大出力動作電流 | 6.09A |
| 公称開放電圧 | 69.5V |
| 公称短絡電流 | 6.48A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,559×1,046×46mm |
| CADデータ |
|
| 質量 | 18.6kg |
| 外形寸法図 |
|
Sシリーズ

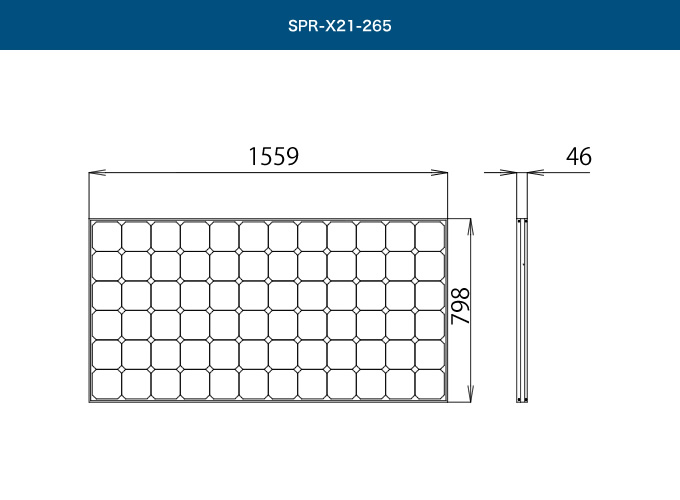

SPR-X21-265
希望小売価格
213,180円（税込）
| 型式 | SPR-X21-265 |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 23.7% |
| 最大モジュール変換効率 | 21.3% |
| 公称最大出力 | 265W |
| 公称最大出力動作電圧 | 44.0V |
| 公称最大出力動作電流 | 6.02A |
| 公称開放電圧 | 51.8V |
| 公称短絡電流 | 6.42A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| CADデータ |
|
| 質量 | 15.0kg |
| 外形寸法図 |
|
Sシリーズ
SPR-E20-250
希望小売価格
200,750円（税込）
| 型式 | SPR-E20-250 |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 22.4% |
| 最大モジュール変換効率 | 20.1% |
| 公称最大出力 | 250W |
| 公称最大出力動作電圧 | 40.5V |
| 公称最大出力動作電流 | 6.17A |
| 公称開放電圧 | 48.8V |
| 公称短絡電流 | 6.56A |
| 最大システム電圧 | 600V |
| 外形寸法（W×H×D） | 1,559×798×46mm |
| 質量 | 15.0kg |
MXシリーズ
TMX-205P-WHT-J
希望小売価格
121,770円（税込）
| 型式 | TMX-205P-WHT-J |
|---|---|
| セル種類 | シリコン多結晶系 |
| 最大モジュール変換効率 | 15.8% |
| 公称最大出力 | 205W |
| 公称最大出力動作電圧 | 24.6V |
| 公称最大出力動作電流 | 8.32A |
| 公称開放電圧 | 30.1V |
| 公称短絡電流 | 8.87A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,318×983×46mm |
| CADデータ |
|
| 質量 | 14.8kg |
| 外形寸法図 |
|
GXシリーズ
TGX-310PM-WHT-J
希望小売価格
154,880円（税込）
| 型式 | TGX-310PM-WHT-J |
|---|---|
| セル種類 | シリコン単結晶系 |
| セル実効変換効率※1 | 21.1% |
| 最大モジュール変換効率 | 18.9% |
| 公称最大出力 | 310W |
| 公称最大出力動作電圧 | 33.02V |
| 公称最大出力動作電流 | 9.40A |
| 公称開放電圧 | 40.31V |
| 公称短絡電流 | 9.88A |
| 最大システム電圧 | 1000V |
| 外形寸法（W×H×D） | 1,650×990×35mm |
| 質量 | 18.2kg |
※1 各モジュールのシリコン単結晶系としてモジュール化後のセル実効変換効率。最大モジュール変換効率とは異なります。JPEA代行申請センターが定めた計算式から算出しています
＊ 表記の数値は、JIS C 8918で規定するAM1.5、放射照度1,000W/㎡、モジュール温度25℃での値です。
＊太陽電池モジュール毎の色味が異なる場合があります。
＊設置場所・設置条件等、くわしくは販売店にご相談ください。
＊希望小売価格は消費税込価格となっています。
＊工事費等は含まれておりません。
＊画像はイメージです。実際の仕様とは異なる場合があります。
＊ 表記の数値は、JIS C 8918で規定するAM1.5、放射照度1,000W/㎡、モジュール温度25℃での値です。
＊太陽電池モジュール毎の色味が異なる場合があります。
＊設置場所・設置条件等、くわしくは販売店にご相談ください。
＊希望小売価格は消費税込価格となっています。
＊工事費等は含まれておりません。
＊画像はイメージです。実際の仕様とは異なる場合があります。
パワーコンディショナ
TPV-PCS0400C
希望小売価格
319,000円（税込）
TPV-PCS0550C
希望小売価格
440,000円（税込）
| 型式 | TPV-PCS0400C | TPV-PCS0550C | |
|---|---|---|---|
| 出力制御 | ○ | ||
| 接続箱機能/昇圧機能 | ― | ||
| 入力回路数 | 1回路 | ||
| 定格入力電圧 | DC250V | ||
| 入力運転電圧範囲 | DC50～450V | ||
| 最大入力電圧 | DC450V | ||
| 定格出力電圧 | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力（力率1.0） | 系統連系時 | 4.0kW | 5.5kW |
| 自立運転時 | 2回路合計2.0kVA | 2回路合計2.75kVA | |
| 待機時消費電力 | 0.5Ｗ（夜間） | ||
| 電力変換効率※2 | 96.5% | 96% | |
| 出力基本波力率 | 0.95（有効電力一定） | ||
| 相数 | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | ||
| 使用湿度範囲 | 25～90％RH以下（結露なきこと） | ||
| 外形寸法（W×H×D) | 460×280×155mm | 550×280×171mm | |
| CADデータ |
|
|
|
| 質量 | 約15kg | 約18kg | |
| 外形寸法図 |
|
|
|
| 型式 | TPV-PCS0400C | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 4.0kW |
| 自立運転時 | 2回路合計2.0kVA | |
| 待機時消費電力 | 0.5Ｗ（夜間） | |
| 電力変換効率※2 | 96.5% | |
| 出力基本波力率 | 0.95（有効電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 90％RH以下（結露なきこと） | |
| 外形寸法（W×H×D) | 460×280×155mm | |
| CADデータ |
|
|
| 質量 | 約15kg | |
| 外形寸法図 |
|
|
| 型式 | TPV-PCS0550C | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.5kW（系統連系時） |
| 自立運転時 | 2回路合計2.75kVA | |
| 待機時消費電力 | 0.5Ｗ（夜間） | |
| 電力変換効率※2 | 96% | |
| 出力基本波力率 | 0.95（有効電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 90％RH以下（結露なきこと） | |
| 外形寸法（W×H×D) | 550×280×171mm | |
| CADデータ |
|
|
| 質量 | 約18kg | |
| 外形寸法図 |
|
|
TPV-PCS0300B1
希望小売価格
275,000円（税込）
| 型式 | TPV-PCS0300B1 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～370V | |
| 最大入力電圧 | DC385V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 3.0kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | |
| 出力基本波力率 | 1.0（力率一定制御機能無） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 25～85％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 460×280×131mm | |
| CADデータ |
|
|
| 質量 | 約13.5kg | |
| 外形寸法図 |
|
|
| 型式 | TPV-PCS0300B1 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | ― | |
| 入力回路数 | 1回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC60～370V | |
| 最大入力電圧 | DC385V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 3.0kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.6Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | |
| 出力基本波力率 | 1.0（力率一定制御機能無） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋内：-10～＋40°C（氷結なきこと） | |
| 使用湿度範囲 | 25～85％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 460×280×131mm | |
| CADデータ |
|
|
| 質量 | 約13.5kg | |
| 外形寸法図 |
|
|
|
|
TPV-44M2-J4
（接続箱機能有）
|
|
希望小売価格
445,500円（税込）
|
|
|
|
TPV-55M2-J4
（接続箱機能有）
|
|
希望小売価格
572,000円（税込）
|
| 型式 | TPV-44M2-J4 | TPV-55M2-J4 | |
|---|---|---|---|
| 出力制御 | ○ | ||
| 接続箱機能/昇圧機能 | 〇 / ― | ||
| 入力回路数 | 4回路 | ||
| 定格入力電圧 | DC320V | ||
| 入力運転電圧範囲 | DC60～450V | ||
| 最大入力電圧 | DC450V | ||
| 定格出力電圧 | AC202V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力（力率1.0） | 系統連系時 | 4.4kW | 5.5kW |
| 自立運転時 | 1.5kVA | ||
| 待機時消費電力 | 0.5Ｗ以下（夜間） | ||
| 電力変換効率※2 | 95% | 94.5% | |
| 出力基本波力率 | 0.95（皮相電力一定） | ||
| 相数 | 単相2線式（単相3線式に接続） | ||
| 絶縁方式 | トランスレス方式 | ||
| 使用温度範囲 | 屋外：-20～＋45°C | ||
| 使用湿度範囲 | 25～95％RH（結露なきこと） | ||
| 外形寸法（W×H×D) | 720×400×220mm | ||
| CADデータ |
|
||
| 質量 | 約36kg | ||
| 外形寸法図 |
|
|
|
| 型式 | TPV-44M2-J4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 / ― | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC320V | |
| 入力運転電圧範囲 | DC60～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 4.4kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） | |
| 電力変換効率※2 | 95% | |
| 出力基本波力率 | 0.95（皮相電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋45°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 720×400×220mm | |
| CADデータ |
|
|
| 質量 | 約36kg | |
| 外形寸法図 |
|
|
| 型式 | TPV-55M2-J4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 / ― | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC320V | |
| 入力運転電圧範囲 | DC60～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.5kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 0.5Ｗ以下（夜間） | |
| 電力変換効率※2 | 94.5% | |
| 出力基本波力率 | 0.95（皮相電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋45°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 720×400×220mm | |
| CADデータ |
|
|
| 質量 | 約36kg | |
| 外形寸法図 |
|
|
〈マルチストリング型〉
KPR-A56-J4（オムロン製）
（5.6kW/接続箱機能有/昇圧機能有）
オープン価格
| 型式 | KPR-A56-J4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC250V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.6kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 0.5Ｗ（夜間） | |
| 電力変換効率※2 | 95.5% | |
| 出力基本波力率 | 0.95（有効電力一定） | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋50°C | |
| 使用湿度範囲 | 25～95％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 450×562×232mm | |
| CADデータ | オムロン株式会社 製品情報ダウンロードページへ | |
| 質量 | 約20kg | |
〈塩害対応マルチストリング型〉
TPD-H59-M4
（5.9kW/接続箱機能有/昇圧機能有）
希望小売価格
542,300円（税込）
| 型式 | TPD-H59-M4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC280V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.9kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.5VA(0.4W)以下（夜間） | |
| 電力変換効率※2 | 96.0％ | |
| 出力基本波力率 | 1.0 | |
| 相数 | 単相3線式 | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋40°C | |
| 使用湿度範囲 | 25～90％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 510×448×180mm | |
| CADデータ |
|
|
| 質量 | 約25kg | |
| 外形寸法図 |
|
|
| 型式 | TPD-H59-M4 | |
|---|---|---|
| 出力制御 | ○ | |
| 接続箱機能/昇圧機能 | 〇 | |
| 入力回路数 | 4回路 | |
| 定格入力電圧 | DC280V | |
| 入力運転電圧範囲 | DC50～450V | |
| 最大入力電圧 | DC450V | |
| 定格出力電圧 | AC202V | |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力（力率1.0） | 系統連系時 | 5.9kW |
| 自立運転時 | 1.5kVA | |
| 待機時消費電力 | 1.5VA(0.4W)以下（夜間） | |
| 電力変換効率※2 | 96.0％ | |
| 出力基本波力率 | 1.0 | |
| 相数 | 単相3線式 | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：-20～＋40°C | |
| 使用湿度範囲 | 25～90％RH（結露なきこと） | |
| 外形寸法（W×H×D) | 510×448×180mm | |
| CADデータ |
|
|
| 質量 | 約25kg | |
| 外形寸法図 |
|
|
パワーコンディショナ モジュール別搭載可能枚数
| パワーコンディショナ（1台あたり） | 360W（SPR-X22-360） | 265W（SPR-X21-265） | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 5枚～9 枚 | 1.800～3.240 | 7枚～12枚 | 1.855～3.180 |
| TPV-PCS0400C | 4.0kW | 3枚～12枚 | 1.080～4.320 | 4枚～16枚 | 1.060～4.240 |
| TPV-PCS0550C | 5.5kW | 10枚～17枚 | 3.600～6.120 | 10枚～23枚 | 2.650～6.095 |
| TPV-44M2-J4 | 4.4kW | 5枚～13枚 | 1.800～4.680 | 7枚～18枚 | 1.855～4.770 |
| TPV-55M2-J4 | 5.5kW | 14枚～16枚 | 5.040～5.760 | 19枚～22枚 | 5.035～5.830 |
| KPR-A56-J4 | 5.6kW | 5枚～17枚 | 1.800～6.120 | 7枚～23枚 | 1.855～6.095 |
| TPD-H59-M4 | 5.9kW | 5枚～18枚 | 1.800～6.480 | 7枚～24枚 | 1.855～6.360 |
| パワーコンディショナ（1台あたり） | 310W（TGX-310PM-WHT） | 250W（SPR-E20-250） | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 6枚～11枚 | 1.860～3.410 | 7枚～13枚 | 1.750～3.250 |
| TPV-PCS0400C | 4.0kW | 4枚～15枚 | 1.240～4.650 | 4枚～17枚 | 1.000～4.250 |
| TPV-PCS0550C | 5.5kW | 13枚～21枚 | 4.030～6.510 | 10枚～24枚 | 2.500～6.000 |
| TPV-44M2-J4 | 4.4kW | 6枚～17枚 | 1.860～5.270 | 7枚～19枚 | 1.750～4.750 |
| TPV-55M2-J4 | 5.5kW | 9枚～21枚 | 2.790～6.510 | 13枚～24枚 | 3.250～6.000 |
| KPR-A56-J4 | 5.6kW | 6枚～21枚 | 1.860～6.510 | 7枚～24枚 | 1.750～6.000 |
| TPD-H59-M4 | 5.9kW | 9枚～22枚 | 2.790～6.820 | 8枚～26枚 | 2.000～6.500 |
| パワーコンディショナ（1台あたり） | 360W (SPR-X22-360) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 5枚～9枚 | 1.800～3.240 |
| TPV-PCS0400C | 4.0kW | 3枚～12枚 | 1.080～4.320 |
| TPV-PCS0550C | 5.5kW | 10枚～17枚 | 3.600～6.120 |
| TPV-44M2-J4 | 4.4kW | 5枚～13枚 | 1.800～4.680 |
| TPV-55M2-J4 | 5.5kW | 14枚～16枚 | 5.040～5.760 |
| KPR-A56-J4 | 5.6kW | 5枚～17枚 | 1.800～6.120 |
| TPV-59R1-M4 | 5.9kW | 5枚～18枚 | 1.800～6.480 |
| TPD-H45-M3 | 4.5kW | 5枚～14枚 | 1.800～5.040 |
| TPD-H59-M4 | 5.9kW | 5枚～18枚 | 1.800～6.480 |
| パワーコンディショナ（1台あたり） | 265W
(SPR-X21-265) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 7枚～12枚 | 1.855～3.180 |
| TPV-PCS0400C | 4.0kW | 4枚～16枚 | 1.060～4.240 |
| TPV-PCS0550C | 5.5kW | 10枚～23枚 | 2.650～6.095 |
| TPV-44M2-J4 | 4.4kW | 7枚～18枚 | 1.855～4.770 |
| TPV-55M2-J4 | 5.5kW | 19枚～22枚 | 5.035～5.830 |
| KPR-A56-J4 | 5.6kW | 7枚～23枚 | 1.855～6.095 |
| TPV-59R1-M4 | 5.9kW | 7枚～24枚 | 1.855～6.360 |
| TPD-H45-M3 | 4.5kW | 7枚～19枚 | 1.855～5.035 |
| TPD-H59-M4 | 5.9kW | 7枚～24枚 | 1.855～6.360 |
| パワーコンディショナ（1台あたり） | 250W
(SPR-E20-250) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 7枚～13枚 | 1.750～3.250 |
| TPV-PCS0400C | 4.0kW | 4枚～17枚 | 1.00～4.250 |
| TPV-PCS0550C | 5.5kW | 10枚～24枚 | 2.500～6.000 |
| TPV-44M2-J4 | 4.4kW | 7枚～19枚 | 1.750～4.750 |
| TPV-55M2-J4 | 5.5kW | 13枚～24枚 | 3.250～6.000 |
| KPR-A56-J4 | 5.6kW | 7枚～23枚 | 1.855～6.095 |
| TPV-59R1-M4 | 5.9kW | 7枚～26枚 | 1.750～6.500 |
| TPD-H45-M3 | 4.5kW | 7枚～19枚 | 1.750～4.750 |
| TPD-H59-M4 | 5.9kW | 8枚～26枚 | 2.000～6.500 |
| パワーコンディショナ（1台あたり） | 310W
(TGX-310PM-WHT) |
||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 6枚～11枚 | 1.860～3.410 |
| TPV-PCS0400C | 4.0kW | 4枚～15枚 | 1.240～4.650 |
| TPV-PCS0550C | 5.5kW | 13枚～21枚 | 4.030～6.510 |
| TPV-44M2-J4 | 4.4kW | 6枚～17枚 | 1.860～5.270 |
| TPV-55M2-J4 | 5.5kW | 9枚～21枚 | 2.790～6.510 |
| KPR-A56-J4 | 5.6kW | 6枚～21枚 | 1.860～6.510 |
| TPD-H59-M4 | 5.9kW | 9枚～22枚 | 2.790～6.820 |
| パワーコンディショナ（1台あたり） | 205W（TMX-205P-WHT-J） | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-PCS0300B1 | 3.0kW | 8枚～17枚 | 1.640～3.485 |
| TPV-44M1、TPV-44M1-J4 | 4.4kW | 8枚～25枚 | 1.640～5.125 |
| TPV-55M1、TPV-55M1-J4 | 5.5kW | 17枚～32枚 | 3.485～6.560 |
| TPV-59R1-M4 | 5.9kW | 8枚～34枚 | 1.640～6.970 |
| TPV-H4J-M2 | 4.0kW | 8枚～23枚 | 1.640～4.715 |
| TPD-H45-M3 | 4.5kW | 8枚～26枚 | 1.640～5.330 |
| TPD-H59-M4 | 5.9kW | 13枚～34枚 | 2.665～6.970 |
[別売]PCS間通信ケーブル（屋内外共用）
| 型式 | ケーブル長 | 希望小売価格 |
|---|---|---|
| KP-CH-A4VG03S | 3m | 3,234円（税込） |
| KP-CH-A4VG05S | 5m | 4,554円（税込） |
| KP-CH-A4VG15S | 15m | 8,074円（税込） |
| KP-CH-A4VG30S | 30m | 17,017円（税込） |
| KP-CH-A4VG50S | 50m | 28,303円（税込） |
＊設置パターンにより、ご使用可能なパワーコンディショナが異なる場合があります。
＊太陽電池モジュールの搭載容量（kW）がパワーコンディショナの定格出力（kW）を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
＊太陽電池モジュールの搭載容量（kW）がパワーコンディショナの定格出力（kW）を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
※2 電力変換効率は、JIS C 8961に基づく定格負荷効率です。
＊ パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。
＊ 希望小売価格は消費税込価格となっています。
＊ 工事費等は含まれておりません。
＊ 画像はイメージです。実際の仕様とは異なる場合があります。
＊ 直接直射日光が当たらない場所へ設置してください。くわしい設置条件は販売店へご確認ください。
＊ パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
＊ パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。
＊ 希望小売価格は消費税込価格となっています。
＊ 工事費等は含まれておりません。
＊ 画像はイメージです。実際の仕様とは異なる場合があります。
＊ 直接直射日光が当たらない場所へ設置してください。くわしい設置条件は販売店へご確認ください。
＊ パワーコンディショナは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、パワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。
【TPV-PCS0300B1、TPV-PCS0400C、TPV-PCS0550C】
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 取付ベース板を含んだ質量は、TPV-PCS0300B1/TPV-PCS0400Cは約16kg、TPV-PCS0550Cは約19.6kgです。
【TPV-44M2-J4、TPV-55M2-J4】
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）では、屋外に設置しないでください。
＊ 排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 外形寸法および質量は取付ベース板を含んだ寸法です。
【KPR-A56-J4（オムロン製）】
＊取付ベース板と隠ぺい配線カバーを含んだ質量は、KPR-A56-J4は約22.5kgです。くわしくは施工説明書をご覧ください。
【TPD-H59-M4】
＊ 海岸より飛散した海水が直接当たらない場所に設置してください。
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面1,500mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 外形寸法および質量は取付ベース板を含んだ寸法です。
【パワーコンディショナ モジュール別搭載可能枚数】
＊設置パターンにより、ご使用可能なパワーコンディショナが異なる場合があります。
＊太陽電池モジュールの容量がパワーコンディショナの定格容量を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
【[別売]PCS間通信ケーブル（屋内外共用）】
＊TPV-CM003Aをご利用になる場合は、別途PCS間通信ケーブル（屋内外共用）の手配が必要です。
＊必要な長さのPCS間通信ケーブル（屋内外共用）をパワーコンディショナの台数と同じ本数手配ください。型式「KP-CH-A4VG□□S」以外のケーブル、市販のケーブルは使用しないでください。
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面300mm、右側面120mm、左側面50mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 取付ベース板を含んだ質量は、TPV-PCS0300B1/TPV-PCS0400Cは約16kg、TPV-PCS0550Cは約19.6kgです。
【TPV-44M2-J4、TPV-55M2-J4】
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）では、屋外に設置しないでください。
＊ 排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 外形寸法および質量は取付ベース板を含んだ寸法です。
【KPR-A56-J4（オムロン製）】
＊取付ベース板と隠ぺい配線カバーを含んだ質量は、KPR-A56-J4は約22.5kgです。くわしくは施工説明書をご覧ください。
【TPD-H59-M4】
＊ 海岸より飛散した海水が直接当たらない場所に設置してください。
＊ 排気やメンテナンスのため、設置の際は上面200mm、下面1,500mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。
＊ 外形寸法および質量は取付ベース板を含んだ寸法です。
【パワーコンディショナ モジュール別搭載可能枚数】
＊設置パターンにより、ご使用可能なパワーコンディショナが異なる場合があります。
＊太陽電池モジュールの容量がパワーコンディショナの定格容量を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
【[別売]PCS間通信ケーブル（屋内外共用）】
＊TPV-CM003Aをご利用になる場合は、別途PCS間通信ケーブル（屋内外共用）の手配が必要です。
＊必要な長さのPCS間通信ケーブル（屋内外共用）をパワーコンディショナの台数と同じ本数手配ください。型式「KP-CH-A4VG□□S」以外のケーブル、市販のケーブルは使用しないでください。
接続箱
TOS-CBS4C-R2
希望小売価格
28,600円（税込）
| 型式 | TOS-CBS4C-R2 | |
|---|---|---|
| 入力回路 | 回路数 | 4回路 |
| 入力電圧 | DC300V（1回路） | |
| 入力電流（1回路） | 11A（1回路） | |
| 出力回路 | 回路数 | 1回路 |
| 入力分岐開閉器 | 熱感知式DC開閉器 | |
| 逆流防止ダイオード | 逆耐圧 | 1000V |
| 出力電流 | 20A | |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 難燃性プラスチック | |
| 外形寸法（W×H×D） | 220×290×121mm | |
| CADデータ |
|
|

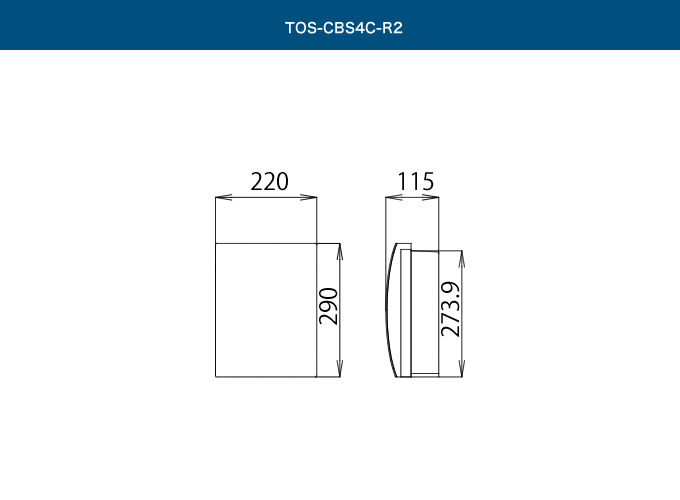

| 質量 | 約2.1kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊海岸より飛散した海水が直接当たらない場所に設置してください。
TOS-PVB6C-04T
希望小売価格
38,500円（税込）
| 型式 | TOS-PVB6C-04T | |
|---|---|---|
| 入力回路 | 回路数 | 6回路 |
| 入力電圧 | DC300V（1回路） | |
| 入力電流（1回路） | 8A（1回路） | |
| 出力回路 | 回路数 | 1回路 |
| 入力分岐開閉器 | 熱感知式DC開閉器 | |
| 逆流防止ダイオード | 逆耐圧 | 800V |
| 出力電流 | 30A | |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 難燃性プラスチック | |
| 外形寸法（W×H×D） | 344×295×115mm | |
| 質量 | 約3.2kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
| 外形寸法図 |
|
|
＊海岸より飛散した海水が直接当たらない場所に設置してください。
接続箱（昇圧回路付）
TPV-JST2-1B
希望小売価格
91,740円（税込）
| 型式 | TPV-JST2-1B | |
|---|---|---|
| 昇圧回路最大出力電力 | 2000W/1回路 | |
| 入力運転電圧範囲 | 標準回路 | DC0～450V |
| 昇圧回路 | DC40～330V | |
| 昇圧範囲 | MPPT範囲：DC40～330V | |
| 昇圧方式 | 自動昇圧 | |
| 標準回路数 | 3回路 | |
| 昇圧回路数 | 1回路 | |
| 電力変換効率 | 96％以上（200V入力250V出力、500W出力時） | |
| 使用温度範囲 | -20～＋40℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 電気亜鉛メッキ鋼板 | |
| 外形寸法（W×H×D） | 504×296×147mm | |
| 質量 | 約11.8kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊外形寸法および質量は取付金具を含んだ数値となります。
＊外形寸法および質量は取付金具を含んだ数値となります。
TPV-JST2-2B
希望小売価格
152,680円（税込）
| 型式 | TPV-JST2-2B | |
|---|---|---|
| 昇圧回路最大出力電力 | 2000W/1回路 | |
| 入力運転電圧範囲 | 標準回路 | DC0～450V |
| 昇圧回路 | DC40～330V | |
| 昇圧範囲 | MPPT範囲：DC40～330V | |
| 昇圧方式 | 自動昇圧 | |
| 標準回路数 | 2回路 | |
| 昇圧回路数 | 2回路 | |
| 電力変換効率 | 96％以上（200V入力250V出力、500W出力時） | |
| 使用温度範囲 | -20～＋40℃（氷結なきこと） | |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | |
| キャビネット素材 | 電気亜鉛メッキ鋼板 | |
| 外形寸法（W×H×D） | 654×296×147mm | |
| 質量 | 約15.8kg | |
| 設置場所 | 屋外（軒下壁掛け）／屋内 | |
＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊外形寸法および質量は取付金具を含んだ数値となります。
＊外形寸法および質量は取付金具を含んだ数値となります。
昇圧ユニット
※10
TPV-ST3-1B
希望小売価格
46,200円（税込）
| 型式 | TPV-ST3-1B |
|---|---|
| 最大出力電圧 | 1150W |
| 入力運転電圧範囲 | DC40～330V |
| 昇圧範囲 | MPPT範囲：DC40～330V |
| 昇圧方式 | 自動昇圧 |
| 回路数 | 1回路 |
| 電力変換効率 | 97％以上（200V入力250V出力、500W出力時） |
| 使用温度範囲 | -20～＋40℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 177×293×124mm
（入力開閉器および取付金具を含む） |
| 質量 | 約4.2kg |
| 設置場所 | 屋外（軒下壁掛け）/屋内 |
※10 太陽電池モジュールの直列数（ストリング）が異なる場合に、入力電圧を合わせる昇圧ユニットが必要です。
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊ 外形寸法および質量は取付金具を含んだ数値となります。
＊ 塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）に設置する場合は、必ず屋内に設置してください。
＊ 外形寸法および質量は取付金具を含んだ数値となります。
表示器／インテリジェントステーション?
出力制御対応
TPV-MU3P-SET
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
123,750円（税込）
|
■カラー表示ユニット
TPV-MU3-D
屋内/屋外設置用パワーコンディショナ対応
|
|
■計測ユニット
TPV-MU3P-M
|
| 型式 | TPV-MU3-D | TPV-MU3P-M |
|---|---|---|
| 出力制御 | ○ ※14※15 | |
| 対応パワーコンディショナ | 〈屋内設置用〉 TPV-PCS0＊＊A、TPV-PCS0＊＊0B、TPV-PCS0＊＊0B1、TPV-PCS0＊＊0C 〈屋外設置用〉 TPV-＊＊M、TPV-＊＊M1、TPV-＊＊M-J4、TPV-＊＊M1-J4、TPV-＊＊M2-J4、TPV-59R-M4、TPV-59R1-M4、KPR-A56-J4 |
|
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比 など | 20年分（日間/月間/年間実績）日間実績データ：1時間ごと／月間実績データ：1日ごと／年間実績データ：1か月ごと |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | 2.4GHz 無線（IEEE802.11b/g準拠） | 2.4GHz 無線（IEEE802.11b/g/n準拠） |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） | 単相３線式 100V/200V |
| 最大消費電力 | 7W以下 | 6.5W以下 |
| 使用温度範囲 | 0～＋40℃（氷結なきこと） | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露なきこと） | 25～95%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190.2×133.6×24mm | 130×260×60mm |
| 質量 | 約370g | 約800g |
| 外形寸法図 |
|
|
TPV-MU3P-SET（インテリジェントステーション?）出力制御適用（適用地域：九州電力、四国電力、沖縄電力（2018年12月時点））
＊ 本機は余剰電力買取制度と全量買取制度に対応した製品です。余剰電力買取制度でご使用の場合は、パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。全量買取制度に使用する場合は、パワーコンディショナの組み合わせの定格出力合計が35.4kW未満です。
＊ パワーコンディショナは最大６台まで接続可能です。
＊ 外部発電機（エコウィル・エネファームなど）から供給される発電電力も計測できます（最大1入力）。エコウィル、エネファームなどの外部発電を計測するには、別売の主幹/外部発電機用電流センサ、外部発電機用電流センサケーブルが必要です。分岐計測には、別売の分岐計測用電流センサ、分岐計測用電流センサケーブルが必要です。
＊ カラー表示ユニットは合計3台まで接続可能です。くわしくは販売店にお問い合わせください。
＊ エコウィルは大阪ガス（株）の登録商標です。
＊ エネファームは東京ガス（株）、大阪ガス（株）、ＪＸＴＧエネルギー（株）の登録商標です。
＊ 本機は余剰電力買取制度と全量買取制度に対応した製品です。余剰電力買取制度でご使用の場合は、パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。全量買取制度に使用する場合は、パワーコンディショナの組み合わせの定格出力合計が35.4kW未満です。
＊ パワーコンディショナは最大６台まで接続可能です。
＊ 外部発電機（エコウィル・エネファームなど）から供給される発電電力も計測できます（最大1入力）。エコウィル、エネファームなどの外部発電を計測するには、別売の主幹/外部発電機用電流センサ、外部発電機用電流センサケーブルが必要です。分岐計測には、別売の分岐計測用電流センサ、分岐計測用電流センサケーブルが必要です。
＊ カラー表示ユニットは合計3台まで接続可能です。くわしくは販売店にお問い合わせください。
＊ エコウィルは大阪ガス（株）の登録商標です。
＊ エネファームは東京ガス（株）、大阪ガス（株）、ＪＸＴＧエネルギー（株）の登録商標です。
表示器／カラー表示ユニット
出力制御対応
TPD-PPMR2-A-SET
カラーモニター、計測ユニット、付属品が含まれています。
希望小売価格
129,690円（税込）
|
■カラーモニター
屋外設置用パワーコンディショナTPV-H4J-M2、
TPD-H45-M3、TPD-H59-M4専用 |
|
■計測ユニット
TPD-PPMP1-A
|
| 型式 | TPD-PPMR2-A | TPD-PPMP1-A |
|---|---|---|
| 出力制御 | ○ ※14※15 | |
| 対応パワーコンディショナ | TTPD-H45-M3,TPD-H59-M4 | |
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、
売電、カレンダー履歴、パワコン情報、 エラー履歴、抑制履歴表示、 実績データダウンロード機能 など |
─ |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | RS-485通信、最大通信距離100m以内
（無線LANは使用できません） |
|
| 定格入力電圧 | DC12V（専用ACアダプタ） | 単相３線式 100V/200V |
| 最大消費電力 | 10W以下 | 2W以下 |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 30～85%RH（結露なきこと） | 30～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190×120×32mm | 47.3×93×66.5mm |
| CADデータ |
|
|
| 質量 | 約440g | 約145g |
| 外形寸法図 |
|
|
| 型式 | TPD-PPMR2-A |
|---|---|
| 出力制御対応 | ○ ※14※15 |
| 対応パワーコンディショナ | TTPD-H45-M3,TPD-H59-M4 |
| 画面 | カラーTFT 7インチ |
| 表現内容 | 発電、消費、買電、
売電、カレンダー履歴、パワコン情報、 エラー履歴、抑制履歴表示、 実績データダウンロード機能 など |
| 設置方法 | 卓上/壁掛け（屋内） |
| 通信方式 | RS-485通信、最大通信距離100m以内
（無線LANは使用できません） |
| 定格入力電圧 | DC12V（専用ACアダプタ） |
| 最大消費電力 | 10W以下 |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 30～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 190×120×32mm |
| CADデータ |
|
| 質量 | 約440g |
| 外形寸法図 |
|
| 型式 | TPD-PPMP1-A |
|---|---|
| 出力制御対応 | ○ ※14※15 |
| 対応パワーコンディショナ | TTPD-H45-M3,TPD-H59-M4 |
| 画面 | ─ |
| 表現内容 | ─ |
| 設置方法 | 壁面設置（屋内） |
| 通信方式 | RS-485通信、最大通信距離100m以内
（無線LANは使用できません） |
| 定格入力電圧 | 単相３線式 100V/200V |
| 最大消費電力 | 2W以下 |
| 使用温度範囲 | -20～＋50℃（氷結なきこと） |
| 使用湿度範囲 | 30～85%RH（結露なきこと） |
| 外形寸法（W×H×D） | 47.3×93×66.5mm |
| CADデータ |
|
| 質量 | 約145g |
| 外形寸法図 |
|
【TPD-PPMR2-A-SET（カラー表示器）】
＊ 本機は余剰電力買取制度に対応した製品です（全量買取制度には対応していません）。パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。
＊ パワーコンディショナは最大3台まで接続可能です。
※14 一般送配電事業者による出力制御開始前までに、必要な通信環境の準備、インテリジェントステーション? Type H・インテリジェントステーション?・カラー表示器のソフトウェアアップデート、出力制御に必要となるインテリジェントステーション? Type H・インテリジェントステーション?・カラー表示器の設定作業の対応が必要な場合がありますので、販売店とご相談し対応をお願いいたします。（機器の設置作業やソフトウェアアップデート対応には、追加費用〈出張費用、追加作業費用等〉が発生する場合があります）
※15 北海道電力、東北電力、北陸電力、中国電力、四国電力、九州電力、沖縄電力、淡路島南部地域を含む出力制御適用地域に設置する場合は一般送配電事業者への確約書の提出が必要です。出力制御適用地域は、一般送配電事業者からの出力制御をする際に別途インターネット環境が必要になります。インターネットへの接続には、別途プロバイダ（インターネット接続業者）との契約が必要です。利用には、プロバイダ利用料が別途必要となります。サービス内容や費用については、各プロバイダにお問い合わせください。
＊ 本機は余剰電力買取制度に対応した製品です（全量買取制度には対応していません）。パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。
＊ パワーコンディショナは最大3台まで接続可能です。
※14 一般送配電事業者による出力制御開始前までに、必要な通信環境の準備、インテリジェントステーション? Type H・インテリジェントステーション?・カラー表示器のソフトウェアアップデート、出力制御に必要となるインテリジェントステーション? Type H・インテリジェントステーション?・カラー表示器の設定作業の対応が必要な場合がありますので、販売店とご相談し対応をお願いいたします。（機器の設置作業やソフトウェアアップデート対応には、追加費用〈出張費用、追加作業費用等〉が発生する場合があります）
※15 北海道電力、東北電力、北陸電力、中国電力、四国電力、九州電力、沖縄電力、淡路島南部地域を含む出力制御適用地域に設置する場合は一般送配電事業者への確約書の提出が必要です。出力制御適用地域は、一般送配電事業者からの出力制御をする際に別途インターネット環境が必要になります。インターネットへの接続には、別途プロバイダ（インターネット接続業者）との契約が必要です。利用には、プロバイダ利用料が別途必要となります。サービス内容や費用については、各プロバイダにお問い合わせください。
太陽光発電ハイブリッド蓄電システム
ハイブリッド蓄電システム
ハイブリッドパワーコンディショナ
（屋外設置用）
（屋外設置用）
TPV-55HY3-M3-A
TPV-55HY3-M3-B（増設用）
TPV-55HY3-M3-B（増設用）
希望小売価格
682,000円（税込）
| 型式 | TPV-55HY3-M3-A
TPV-55HY3-M3-B（増設用） |
|
|---|---|---|
| 出力制御対応 | ○ | |
| 接続箱機能／昇圧機能 | ○／○ | |
| 直流入力 | 入力回路数 | 3回路（PV）、1回路（蓄電池） |
| 定格入力電圧 | DC330V | |
| 入力運転電圧範囲 | DC50V～450V | |
| 最大入力電圧 | DC450V | |
| 交流出力 | 定格出力電圧 | AC202V |
| 定格出力周波数 | 50Hz/60Hz | |
| 定格出力 | 5.5kW（系統連系時） 1.5kW（自立運転時） | |
| 待機時消費電力（DC/DCコンバータ、蓄電池ユニットを含む） | 484VA（22W）以下 | |
| 電力変換効率※2 | 96.0% | |
| 相数 | 単相2線式（単相3線式に接続） | |
| 絶縁方式 | トランスレス方式 | |
| 使用温度範囲 | 屋外：－20～＋50℃（結露および氷結なきこと） | |
| 使用湿度範囲 | 25～95％RH（結露および氷結なきこと） | |
| 外形寸法（W×H×D） | 650×493×222mm | |
| CADデータ |
|
|
| 質量 | 約29kg | |
| 外形寸法図 |
|
|
＊直射日光が当たらない場所へ設置してください。 ＊設置時には、ハイブリッドパワーコンディショナ本体に取付ベース板を取り付ける必要があります。 ＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。 ＊塩害地域（海岸から500m以内または潮風が直接当たる場所〈沖縄・離島は全域〉）では、設置できません（屋内設置は内線規程により禁止されています）。 ＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊ハイブリッドパワーコンディショナは、運転開始時・充電開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、ハイブリッドパワーコンディショナは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。 ＊パワーコンディショナの保護機能により、周囲温度がある一定の温度以上になると、出力が抑制されることがあります。 ※2 電力変換効率は、JIS C 8961に基づく定格負荷効率です。
DC/DCコンバータ（屋外設置用）
TPV-S3-D22
希望小売価格
341,000円（税込）
| 型式 | TPV-S3-D22 | |
|---|---|---|
| 蓄電池側 | 定格入出力電圧 | DC103.6V |
| 定格入出力電力 | 2.2kW | |
| 入出力数 | 1入出力 | |
| 運転可能電圧範囲 | DC84～117.6V | |
| パワコン側 | 最大入出力電圧 | DC450V |
| 使用温度範囲 | 屋外：－20℃～＋50℃（結露および氷結なきこと） | |
| 使用湿度範囲 | 25～95％RH（結露および氷結なきこと） | |
| 外形寸法（W×H×D） | 420×493×222mm（突起部除く） | |
| CADデータ |
|
|
| 質量 | 約16kg（取付板含む） | |
| 外形寸法図 |
|
|
＊直射日光が当たらない場所へ設置してください。 ＊排気やメンテナンスのため、設置の際は上面300mm、下面1,600mm、右側面150mm、左側面150mm、正面700mm以上のスペースを確保して取り付けてください。くわしい設置条件は販売店へご確認ください。 ＊塩害地域（海岸から500m以内または潮風が直接あたる場所〈沖縄・離島は全域〉）では、設置できません（屋内設置は内線規程により禁止されています）。 ＊外形寸法および質量は取付ベース板を含んだ寸法です。 ＊DC/DCコンバータは、運転開始時と終了時にはスイッチ音、運転中・通電中には動作音がします。また、DC/DCコンバータは乳幼児や聴覚感度の高い方が耳障りに感じる音を発生する場合がありますので、設置場所にはご注意ください。＊設置方法について、くわしくは取扱説明書をご確認ください。
＊パワーコンディショナからDC/DCコンバータ間に配線する別売ケーブル（DC/DCコンバータ入出力ケーブルおよびDC/DCコンバータ通信ケーブル）の長さ（2.9ｍ/5m）を考慮して設置場所を確認してください。
蓄電池ユニット（屋内設置用）
TPV-S3-B65
希望小売価格
1,672,000円（税込）
| 型式 | TPV-S3-B65 |
|---|---|
| 内蔵蓄電池 | リチウムイオン電池 |
| 蓄電容量 | 6.5kWh※3 |
| 定格入出力電力 | 2.2kW |
| 電圧範囲 | DC84V～117.6V |
| 使用温度範囲 | 屋内：－10～＋40℃（結露および氷結なきこと） |
| 使用湿度範囲 | 25～95％RH（結露および氷結なきこと） |
| 外形寸法（W×H×D） | 452×656×120mm |
| CADデータ |
|
| 質量 | 約52kg |
| 外形寸法図 |
|
※3 初期実効容量5.4kWh（JEM 1511による）。 ＊小売電気事業者との契約内容に合わせて充電時間を設定してください（グリーンモード：初期値夜間に充電を行いません。経済モード・安心モード：初期値午後11時～午前5時）。 ＊放電時に商用系統に対して逆潮流しないように約0.1kWの電力を系統から買電します。 ＊充電開始時からシステムの自己診断のため、約10分間蓄電池ユニットの充放電が停止します。システムの自己診断終了後、充電が開始します。
ハイブリッドパワーコンディショナ モジュール別搭載可能枚数
| パワーコンディショナ（1台あたり） | 360W(SPR-X22-360) | 265W(SPR-X21-265) | |||
|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-55HY3-M3-A
/TPV-55HY3-M3-B |
5.5kW | 5枚～15枚 | 1.800～5.400 | 7枚～21枚 | 1.855～5.565 |
| パワーコンディショナ（1台あたり） | 250W(SPR-E20-250) | 310W(TGX-310PM-WHT-J | 280W(TGX-280PM-WHT-J) | ||||
|---|---|---|---|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-55HY3-M3-A
/TPV-55HY3-M3-B |
5.5kW | 7枚～21枚 | 1.750～5.250 | 6枚～24枚 | 1.860～7.440 | 6枚～27枚 | 1.680～7.560 |
| パワーコンディショナ（1台あたり） | 205W(TMX-205P-WHT-J) | ||
|---|---|---|---|
| 搭載可能枚数 | 搭載容量(kW) | ||
| TPV-48HY2-M3-A
/TPV-48HY2-M3-B |
4.8kW | 8枚～28枚 | 1.64～5.74 |
| TPV-48HY-M3 | 4.8kW | 8枚～28枚 | 1.64～5.74 |
| TPV-55HY3-M3-A
/TPV-55HY3-M3-B |
5.5kW | 8枚～36枚 | 1.64～7.38 |
＊太陽電池モジュールの搭載容量（kW）がハイブリッドパワーコンディショナの定格出力（kW）を超える場合がありますが、日射状況、電力変換のロスなどにより、最大発電時でも電力損失はほとんどありません（当社試算による）。くわしくは販売店にご相談ください。
表示器／インテリジェントステーション? Type H
TPV-MU3B-SET
TPV-MU3B-SET
カラー表示ユニット、計測ユニット、付属品が含まれています。
希望小売価格
154,000円（税込）
カラー表示ユニット
TPV-MU3-D
計測ユニット
TPV-MU3B-M
| 型式 | TPV-MU3-D | TPV-MU3B-M |
|---|---|---|
| 出力制御 | ○ ※14※15 | |
| 対応パワーコンディショナ | 〈屋外設置用〉TPV-55HY3-M3-A、TPV-55HY3-M3-B | |
| 画面 | カラーTFT 7インチ | ─ |
| 表現内容 | 発電、消費、買電、売電、放電、充電、環境換算（CO2/石油）、省エネガイド機能、時間帯別電力量表示、前年実績比 など | 20年分（日間/月間/年間実績）日間実績データ：1時間ごと
月間実績データ：1日ごと 年間実績データ：1か月ごと |
| 設置方法 | 卓上/壁掛け（屋内） | 壁面設置（屋内） |
| 通信方式 | 2.4GHz 無線（IEEE802.11b/g準拠） | 2.4GHz 無線（IEEE802.11b/g/n準拠） |
| 定格入力電圧 | DC5V（専用ACアダプタ） | 単相2線式 100V |
| 最大消費電力 | 7W以下 | 6.5W以下 |
| 使用温度範囲 | 0～＋40℃（結露および氷結なきこと） | -20～＋50℃（結露および氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露および氷結なきこと） | 25～85%RH（結露および氷結なきこと） |
| 外形寸法（W×H×D） | 190.2×133.6×24mm | 130×260×60mm |
| CADデータ |
|
|
| 質量 | 約370g | 約800g |
| 外形寸法図 |
|
|
【TPV-MU3B-SET（インテリジェントステーション? Type H）】
＊住宅用太陽光発電ハイブリッド蓄電システム専用です。＊本機は余剰電力買取制度に対応した製品です（全量買取制度には対応していません）。＊パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。＊TPV-55HY3-M3-AまたはTPV-55HY3-M3-Bを含む複数台連携時は、TPV-PCS0＊＊0B、TPV-PCS0＊＊0B1、TPV-＊＊M、TPV-＊＊M1、TPV-＊＊M-J4、TPV-＊＊M1-J4、TPV-＊＊M2-J4、TPV-59R-M4、TPV-59R1-M4との接続ができます。最大6台まで接続可能です。（ただし、そのうちハイブリッドパワーコンディショナは2台まで）＊カラー表示ユニットは合計3台まで接続可能です。くわしくは販売店にお問い合わせください。＊TPV-PCSO＊＊0Cを接続する際は、計測ユニット（TPV-MU3B-M）のアップデートを実施してください。くわしくは販売店にお問い合わせください。
＊住宅用太陽光発電ハイブリッド蓄電システム専用です。＊本機は余剰電力買取制度に対応した製品です（全量買取制度には対応していません）。＊パワーコンディショナの組み合わせの定格出力の合計が20kW以内の場合に表示が可能です。＊TPV-55HY3-M3-AまたはTPV-55HY3-M3-Bを含む複数台連携時は、TPV-PCS0＊＊0B、TPV-PCS0＊＊0B1、TPV-＊＊M、TPV-＊＊M1、TPV-＊＊M-J4、TPV-＊＊M1-J4、TPV-＊＊M2-J4、TPV-59R-M4、TPV-59R1-M4との接続ができます。最大6台まで接続可能です。（ただし、そのうちハイブリッドパワーコンディショナは2台まで）＊カラー表示ユニットは合計3台まで接続可能です。くわしくは販売店にお問い合わせください。＊TPV-PCSO＊＊0Cを接続する際は、計測ユニット（TPV-MU3B-M）のアップデートを実施してください。くわしくは販売店にお問い合わせください。
特定負荷用分電盤（オプション）
TPV-S-S20
希望小売価格
195,580円（税込）
| 型式 | TPV-S-S20 |
|---|---|
| 定格入力電圧 | AC101V |
| 電気方式 | 単相2線式 |
| 定格電流 | 合計20A |
| 出力分岐数 | 3 |
| 消費電力 | 約8VA |
| 使用温度範囲 | 屋内：-5～＋40°C（結露および氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露および氷結なきこと） |
| 外形寸法（W×H×D） | 536×320×95mm |
| CADデータ |
|
| 質量 | 約5.4kg |
| 外形寸法図 |
|
＊出力分岐の3分岐のうち1分岐は計測ユニットの電源供給用として使用します。
ハイブリッド蓄電システムのパッケージ型番と構成機器
| パッケージ型式 | 併設パッケージ
TPV-55HY3W-PKG-MM※4※5 |
||
|---|---|---|---|
| 基本パッケージ
TPV-55HY3-PKG-MMA※6 |
増設パッケージ
TPV-55HY3-PKG-MMB※7 |
||
| 構成機器 | ハイブリッドパワーコンディショナ(5.5kW) | TPV-55HY3-M3-A | TPV-55HY3-M3-B |
| DC/DCコンバータ | TPV-S3-D22 | TPV-S3-D22 | |
| 蓄電池ユニット | TPV-S3-B65 | TPV-S3-B65 | |
| 計測ユニット | TPV-MU3B-M※7 | ― | |
※4 基本パッケージ（MMA）に増設パッケージ（MMB）を同時設置する場合のパッケージ型番となります。 ※5 初期実効容量10.8kWh（JEM 1511による）。 ※6 初期実効容量5.4kWh（JEM 1511による）。 ※7 インテリジェントステーション?Type H（TPV-MU3B-SET）にカラー表示ユニット（TPV-MU3-D）と計測ユニット（TPV-MU3B-M）が同梱されています。 ＊TPV-55HY3-PKG-MMA（基本パッケージ）、TPV-55HY3-PKG-MMB（増設パッケージ）、TPV-55HY3W-PKG-MM（併設パッケージ）は、各種申請等に使用するパッケージ型番です。
● 本ページに掲載の表示器は計量法上の特定計量器ではなく、送配電事業者の売電電力量算定には別の計器が使われることと、本機での計算・表示上の四捨五入処理から、送配電事業者の算定する売電電力量とは異なり得ます。目安値ですので、小売電気事業者の請求や送配電事業者の振込みの電力量、金額と一致するものではありません。
● 設置場所・設置条件等、くわしくは販売店にご相談ください。
●「ECHONETLite」「ECHONET」はエコーネットコンソーシアムの商標です。
● 希望小売価格は消費税込価格となっています。
● 工事費等は含まれておりません。
● 画像はイメージです。実際の仕様とは異なる場合があります。
● オープン価格の商品は希望小売価格を定めておりません。
