施工店様向けコンテンツ 設定方法（問合せ例）
質問内容 屋外PCS3台（例 TPV-55M1-J4）とインテリジェントステーション（例 TPV-MU3P）を設置しているが、PCSが1台しか認識されない。
通信ケーブルが正しく接続されていないか、
PCSの複数台設定が正しく設定されていない可能性があります。
対応１

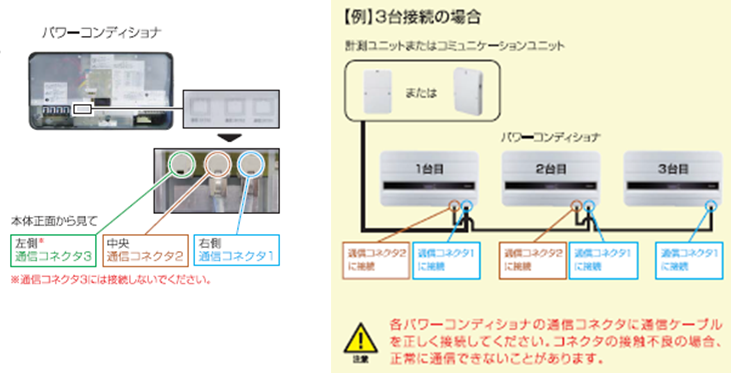

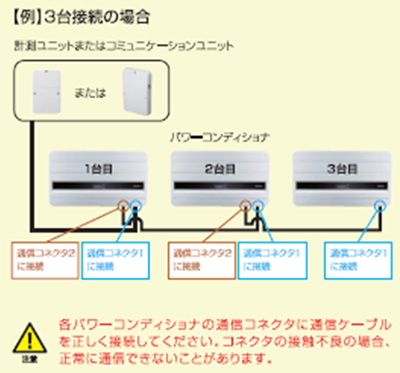

各PCSの接続については以下のようになります。
ケーブルがコネクタにしっかり差し込まれていないと通信が取れません。
市販のLANケーブルなどを使用すると通信が取れません。
対応２
PCSの複数台設定については以下の手順になっています。

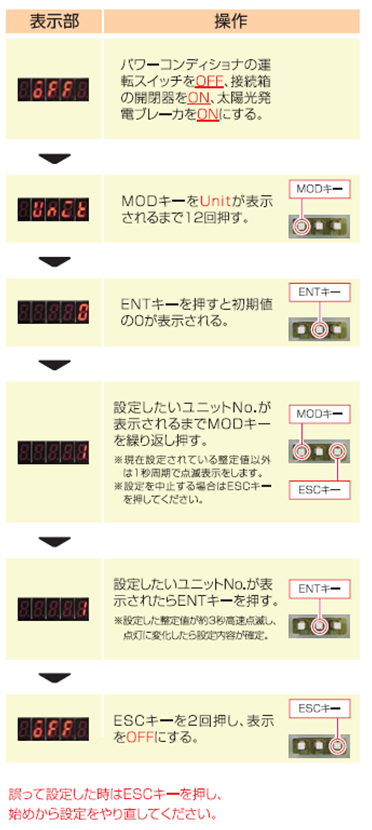

- 1. ユニットNo.の設定

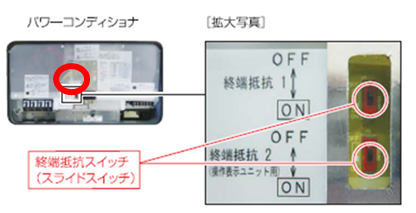

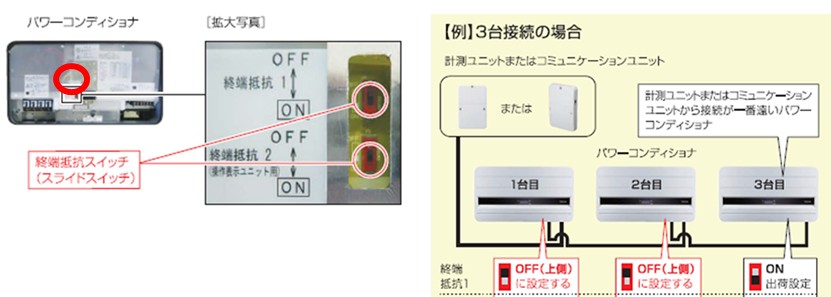

- 2. 終端抵抗の設定
-

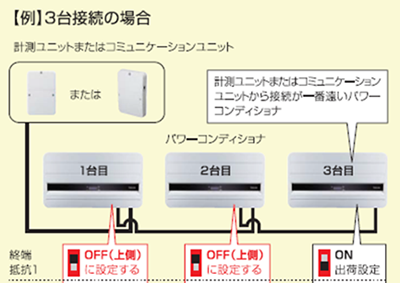

計測ユニットから一番遠くになるPCSの終端抵抗1だけONにします。
終端抵抗2は設定変更しないでください。
確認ポイント
- 各PCSを通信ケーブルで正しく接続されていますか。
-
- ・通信ケーブルの差込口を間違えていませんか。
- ・通信ケーブルはコネクタにしっかり差し込まれていますか。
- ・通信ケーブルは純正のケーブルですか。
- PCSの複数台設定は正しく設定されましたか。
-
- ・ユニットNo.の設定はされていますか。
- ・終端抵抗の設定はされていますか。
複数台のPCSを接続される場合の設定方法については、ホームページのパワーコンディショナ複数台設置時の接続・設定方法に詳細が記載されております。
パワーコンディショナ（PCS） カラー表示ユニット
関連ワード ： 整定値 ユニットNo.設定 複数台設定
TPV-＊＊Ｍ＊-Ｊ４/ TPV-＊＊Ｍ＊ TPV-MU＊P
質問内容 PCSを交換（例 TPV-PCS0400B⇒TPV-PCS0400C）したところ、モニター（例 TPV-CM002A）に数値が反映されなくなった。
PCSの接続表示機器設定が正しく設定されていない可能性があります。
対応
東芝住宅用太陽光発電システム 電気工事説明書
屋内パワーコンディショナ（TPV-PCS0400C/TPV-PCS0550C）P23～26、P36～37

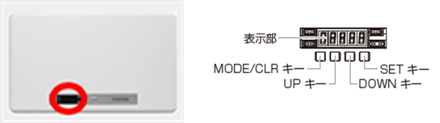

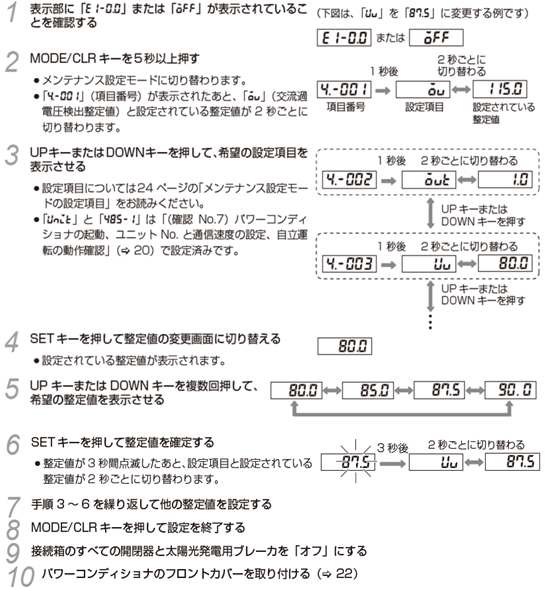

メンテナンス設定モードから接続表示機器設定を確認してください。
下記の項目が正しく設定されているか確認してください。
設置されていたPCS（Aシリーズ、Bシリーズ）をCシリーズのPCSに交換した場合は、接続表示機器設定で2を選択してください。
確認ポイント
- ＣシリーズのTPV-PCS0400C/TPV-PCS0550Cは従来のA/Bシリーズ
PCSと表示器の設定が違います。
PCSの接続表示機器設定が正しく設定されているか確認してください。 -

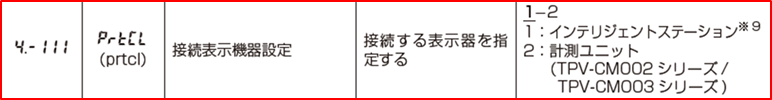

- ・メンテナンス設定モードの項目4.-111（ｐｒｔｃｌ）は正しく設定されていますか。
パワーコンディショナ カラー表示ユニット
関連ワード ： パワーコンディショナ交換 表示ユニット 表示されない
TPV-ＰＣＳ０＊＊０Ｂ＊ TPV-PCS0＊＊０C TPV-CM００２＊ TPV-CM００３＊
