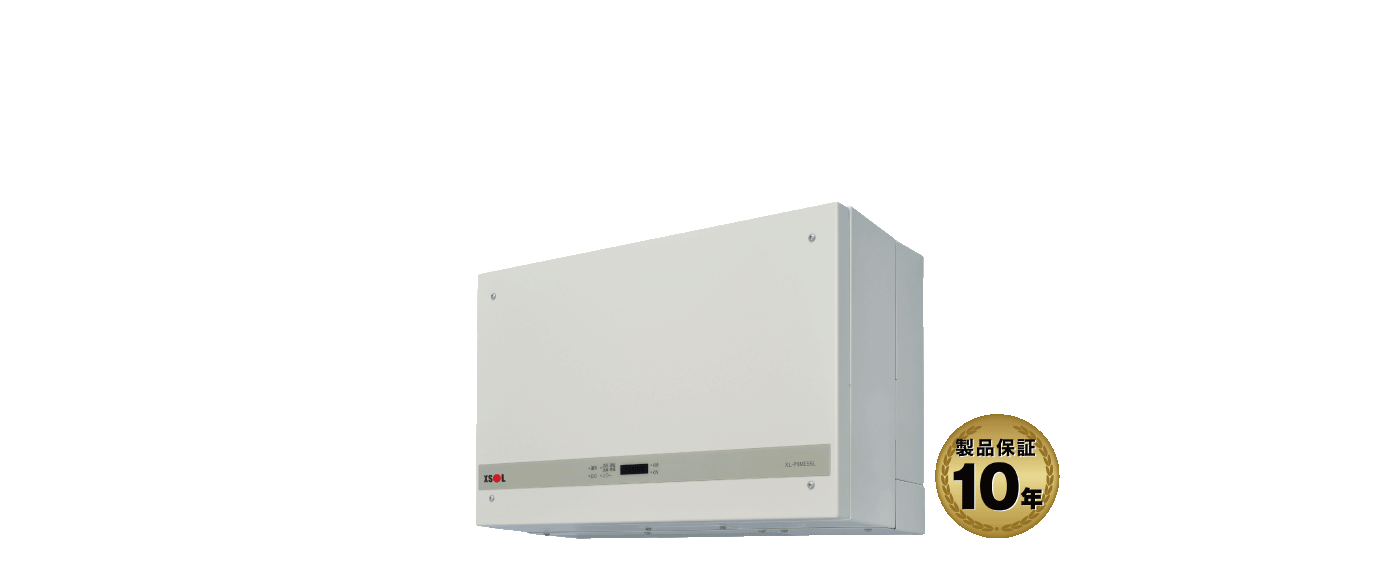

XSOL パワーコンディショナ／XL-PSシリーズ（販売終了）
XSOLパワーコンディショナ屋内外設置兼用型
XL-PSシリーズ（販売終了）
優れた品質、確かな性能。つくった電気をムダにしません。
建物の外壁など、
屋外でも設置可能
JISで規定する保護等級IP55※相当の、高い防塵・防水性能を備えており、風雨にさらされる屋外でも安心して設置できます
- IP55とはJIS C 0920で規定する防塵・防水に関する保護等級を示すものであり、故障や破損が一切生じないことを保証するものではありません。
高い電力変換効率
太陽電池モジュールで発電した電力（直流）を家庭用の電力（交流）に変換し、家電で使用できるようにするのがパワーコンディショナの役割です。エクソルではDC50〜450Vの幅広い入力電圧範囲を確保し、進相無効電力制御を採用することで、効率よく電力が引き出せる高機能モデルをご用意しました。
住宅街でも安心の低騒音設計
エクソルのパワーコンディショナは騒音レベルを30dB（およそホテルの室内レベル）以下に抑えているため、住宅用として使用してもご近所に迷惑をかける心配はありません。
安心の製品保証を付帯
設置から10年の間に、設計もしくは製作不良などが発生した場合は、速やかに修理または良品との交換を行います。

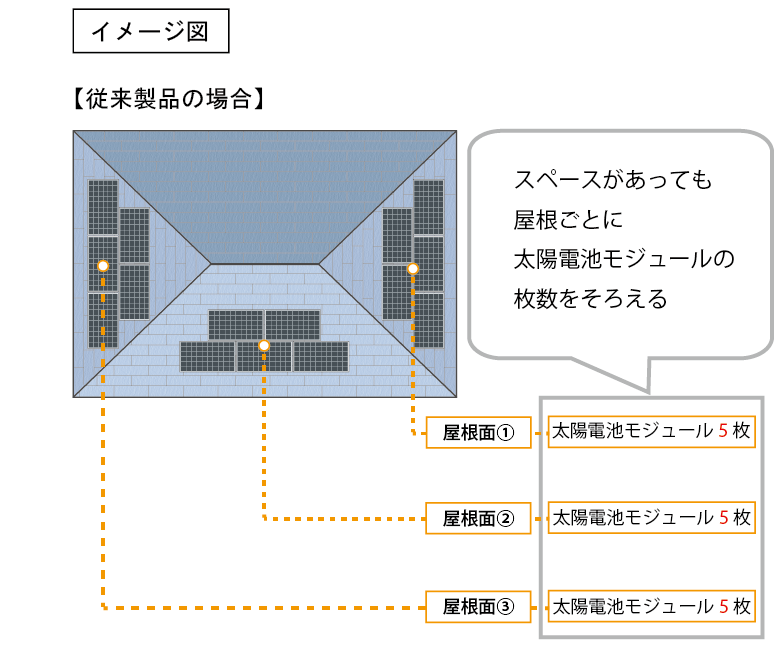

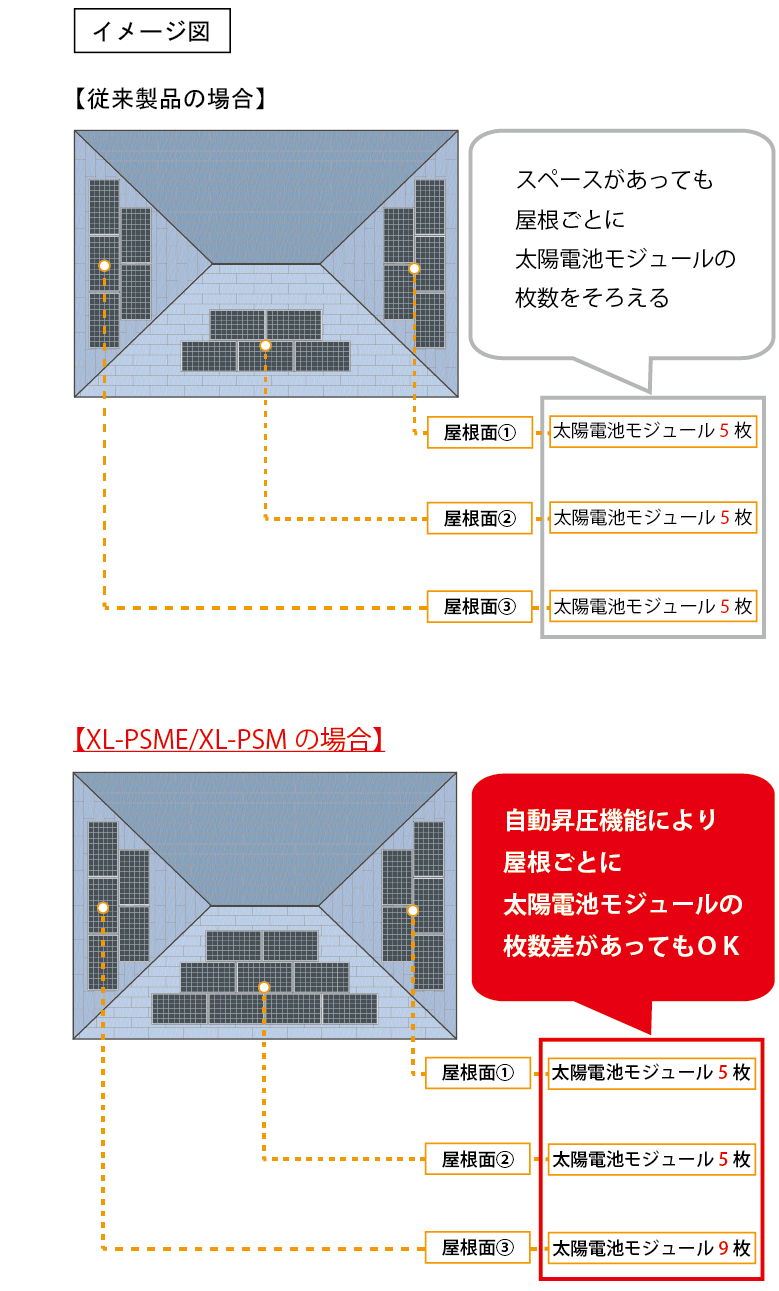

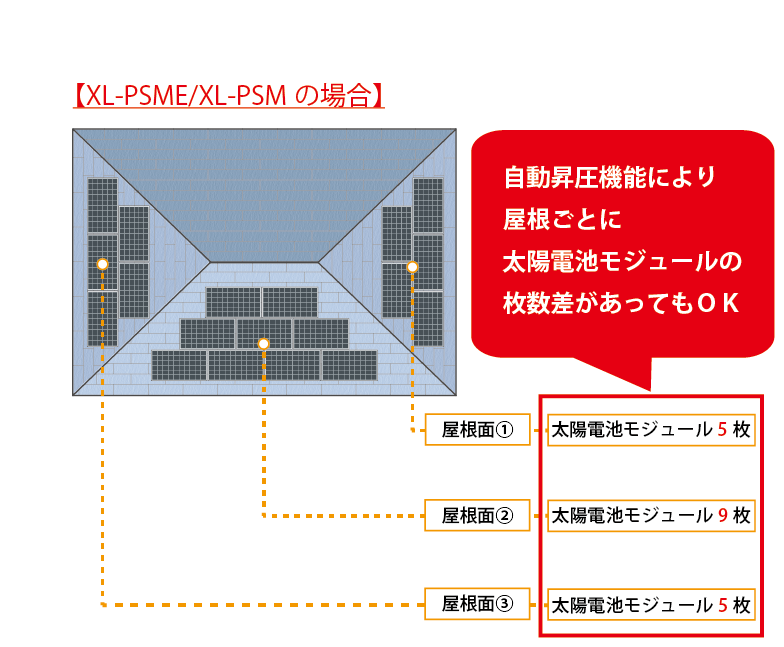

システム設計の自由度を高めるマルチストリング型
限られた屋根のスペースを最大活用
マルチストリング型の「XL-PSME / XL-PSM」は、屋根面（回路）ごとに太陽電池モジュールの枚数をそろえる必要がないので、設置レイアウトの自由度が高まり、限られた屋根スペースを最大活用できます。

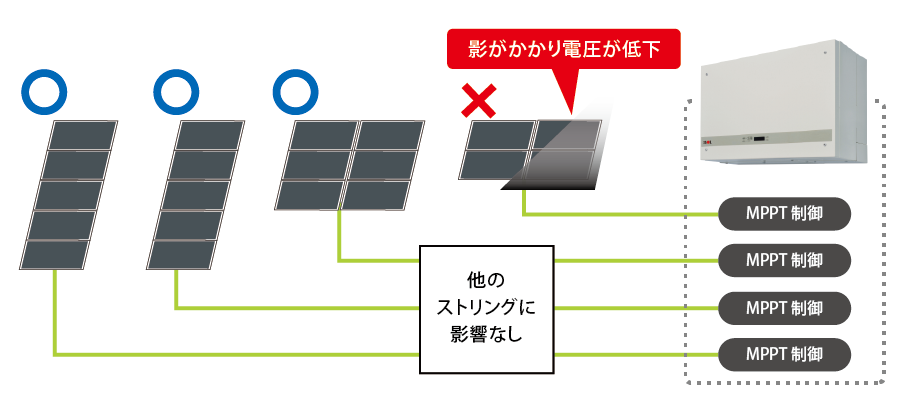

影の影響を最小限に留める
マルチストリング型のXL-PSME/XL-PSMは、昇圧機能や接続箱の機能を内蔵したオールインワン構造です。各ストリング（直列回路）ごとの太陽電池モジュール枚数が異なっていても接続が可能なだけでなく、ストリングごとに太陽電池モジュールが独立しているので、一部のストリングの太陽電池モジュールに影がかかっても、ほかのストリングへに影響を及ぼすことはありません。そのため、損失を最小限に抑えることができます。

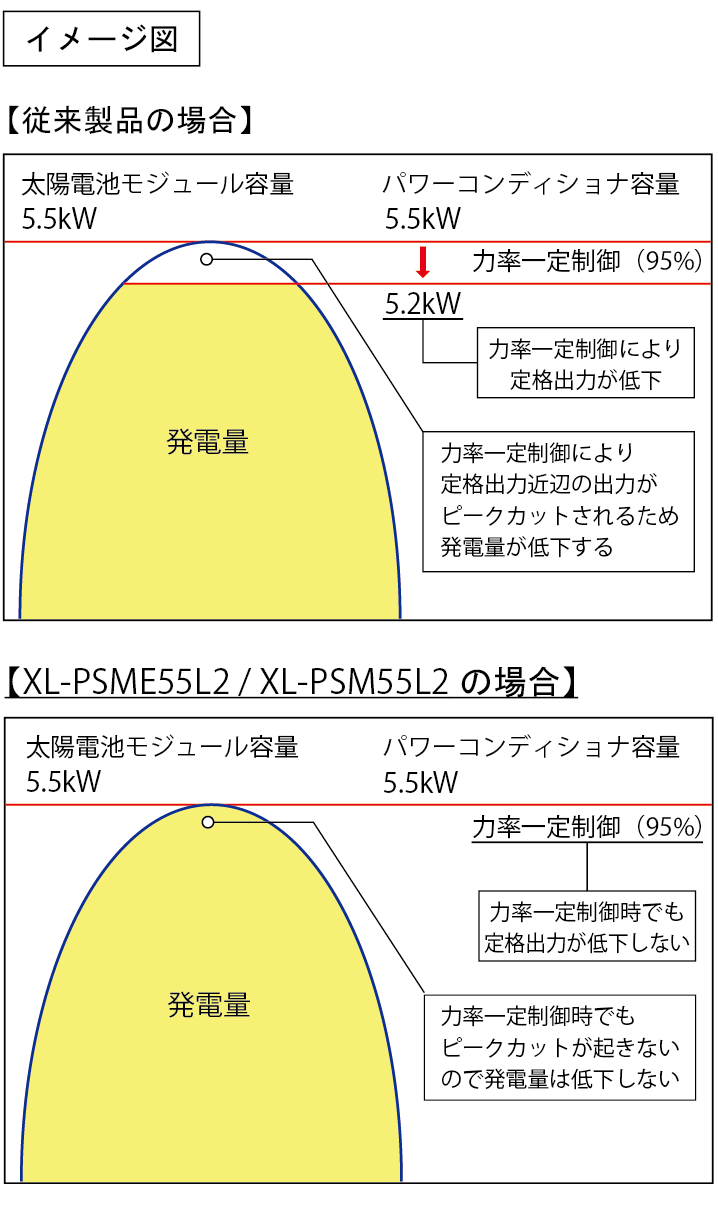

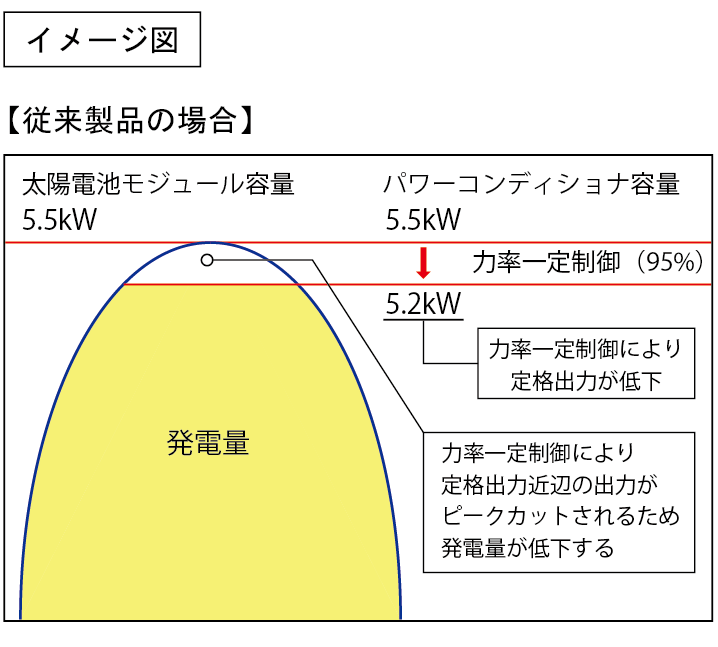

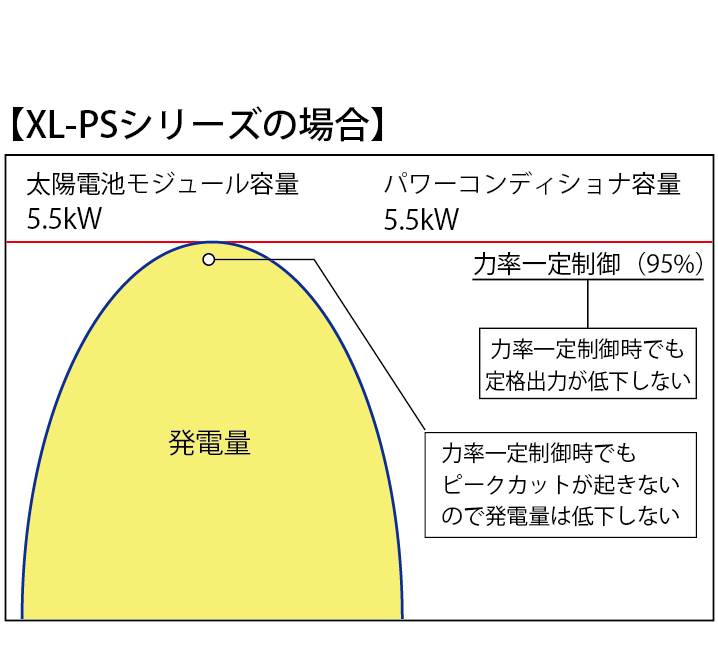

力率一定制御対応でも定格出力が低下しない
力率が0.95（95％）となる場合、従来製品では定格出力の95％以上を超えた時にはピークカットされてしまうので、発電量が低下してしまいました。XL-PSME55L2 / XL-PSM55L2 は、回路設計の最適化により力率が0.95 であっても定格出力が落ちることなく、力率が1.0（100％）の時と同じパフォーマンスを発揮するので、発電量が低下することはありません。

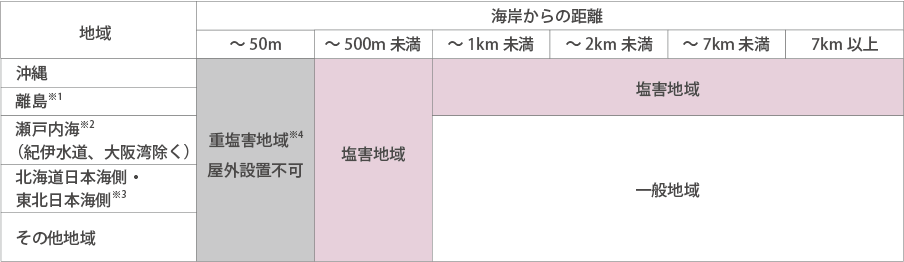

塩害地域での屋外設置が可能
※XL-PSMEシリーズのみ
耐蝕性を高めた塩害仕様の構造で、海岸からの距離が500m未満の塩害地域でも屋外に設置することができます。
※1 北海道・本州・四国・九州を除く、すべての島。
※2 本州（兵庫県相生市～山口県下関市唐戸町）／四国（香川県東かがわ市～愛媛県南宇和郡愛南町）／九州（福岡県北九州市門司区～大分県津久見市）
※3 北海道（松前町～稚内市）／東北（青森県下北郡東通村蒲野沢～山形県鶴岡市）
※4 海岸から50m以内の地域および50mを超えていても海岸より飛散した海水が直接かかる地域（海水湖・汽水湖の湖岸、運河の川岸も海岸とみなします。一級河川河口から500m以下にあり、川岸から50m以内の地域は重塩害地域とみなします）
＊上記の塩害地域の設置基準は、XSOL保証またはXSOLプレミアム保証加入の太陽光発電システムが対象となります。
＊上表の重塩害地域では、すべての機種が屋外に設置できません。屋内に設置してください。
製品仕様
| 品番※1 | XL-PSME45L3 | XL-PSME55L3 | XL-PSM55L3 | ||
|---|---|---|---|---|---|
| 画像 |  |
 |
|||
| 設置場所（温度※2） | 屋内／屋外（－20～45℃） | ||||
| 入力回路数 | 3回路 | 4回路 | |||
| 定格入力電圧 | DC310V | ||||
| 入力電圧範囲※3 | DC50～450V | ||||
| 電力変換効率※4 | 96.0% | ||||
| 定格出力電圧、周波数（連系運転時）※5 | AC202V、50/60Hz | ||||
| 定格出力電圧、周波数（自立運転時） | AC101V、50/60Hz | ||||
| 定格出力電力（連系運転時） | 4.5kW | 5.5kW | |||
| 最大出力電力（自立運転時） | 2.2kVA | 2.7kVA | |||
| 出力基本波力率 | 0.95以上 | ||||
| 高調波電流歪み率 | 総合5％以下、各次3％以下 | ||||
| 運転時騒音※6 | 30dB | ||||
| 待機時消費電力 | 夜間0.1W以下 | ||||
| 主回路方式 | インバータ方式 | 電圧型電流制御方式 | |||
| スイッチング方式 | 正弦波PWM方式 | ||||
| 絶縁方式 | トランスレス方式 | ||||
| 電気方式（連系運転時） | 単相2線式（単相3線式配電線に接続） | ||||
| 電気方式（自立運転時） | 単相2線式 | ||||
| 保護機能 | 連系保護 | OV、UV、OF、UF | |||
| 単独運転検出 | 電圧位相跳躍検出方式（受動的方式） ステップ注入付周波数フィードバック方式（能動的方式） |
||||
| 出力制御機能※7 | 対応可 | ||||
| 外形寸法（W×D×H） | 630×225×400mm | ||||
| 質量 | 28.7kg（本体のみ） 32.0kg（本体＋取付板） |
29.4kg（本体のみ） 32.7kg（本体＋取付板） |
|||
| 取扱説明書 | ダウンロード （PDF:3.53MB） |
||||
| 据付工事説明書 | ダウンロード （PDF:9.75MB） |
||||
| 品番※1 | XL-PSME45L | XL-PSME55L2 | XL-PSM55L2 | ||
|---|---|---|---|---|---|
| 画像 | |
|
|||
| 設置場所（温度※2） | 屋内／屋外（－20～45℃） | ||||
| 入力回路数 | 3回路 | 4回路 | |||
| 定格入力電圧 | DC310V | ||||
| 入力電圧範囲※3 | DC50～450V | ||||
| 電力変換効率※4 | 96.0% | ||||
| 定格出力電圧、周波数（連系運転時）※5 | AC202V、50/60Hz | ||||
| 定格出力電圧、周波数（自立運転時） | AC101V、50/60Hz | ||||
| 定格出力電力（連系運転時） | 4.5kW | 5.5kW | |||
| 最大出力電力（自立運転時） | 2.2kVA | 2.7kVA | |||
| 出力基本波力率 | 0.95以上 | ||||
| 高調波電流歪み率 | 総合5％以下、各次3％以下 | ||||
| 運転時騒音※6 | 33dB | 30dB | |||
| 待機時消費電力 | 夜間0.1W以下 | ||||
| 主回路方式 | インバータ方式 | 電圧型電流制御方式 | |||
| スイッチング方式 | 正弦波PWM方式 | ||||
| 絶縁方式 | トランスレス方式 | ||||
| 電気方式（連系運転時） | 単相2線式（単相3線式配電線に接続） | ||||
| 電気方式（自立運転時） | 単相2線式 | ||||
| 保護機能 | 連系保護 | OV、UV、OF、UF | |||
| 単独運転検出 | 電圧位相跳躍検出方式（受動的方式） ステップ注入付周波数フィードバック方式（能動的方式） |
||||
| 出力制御機能※7 | 対応可 | ||||
| 外形寸法（W×D×H） | 630×225×400mm | ||||
| 質量 | 28.7kg（本体のみ） 32.0kg（本体＋取付板） |
29.4kg（本体のみ） 32.7kg（本体＋取付板） |
|||
| 取扱説明書 | ダウンロード （PDF:1.48MB） |
ダウンロード （PDF:1.51MB） |
|||
| 据付工事説明書 | ダウンロード （PDF:2.77MB） |
ダウンロード （PDF:2.75MB） |
|||
- 本パワーコンディショナはJET認証登録商品です。
- 周囲温度が約40℃以上の場合、パワーコンディショナの保護機能により出力を抑制することがあります。
- 入力電圧がDC60V以上になると運転を開始します。
- JIS C 8961「太陽光発電用パワーコンディショナの効率測定方法」による定格負荷効率です。
- 商用電源電圧が高い場合、パワーコンディショナの保護機能により出力を制御することがあります。
- JIS C 8980で規定する運転騒音規定値。運転時騒音は、反響の少ない無響室で測定した数値であり、実際に取り付けた状態で測定すると周囲の音や反響を受け、表示の数値より大きくなることがあります。
- 別途、外部に出力制御ユニット、インターネット接続回線の設置が必要です。また、電力会社からの出力制御信号により出力を制御することがあります。
＊継続的な開発および改善などにより、製品・サービスの仕様は予告なく変更する場合がありますので、ご了承ください。
