陸屋根用アンカー固定架台

強力な耐風性能と耐震性能を実現、最大設置高さ60ｍ（20階相当）対応

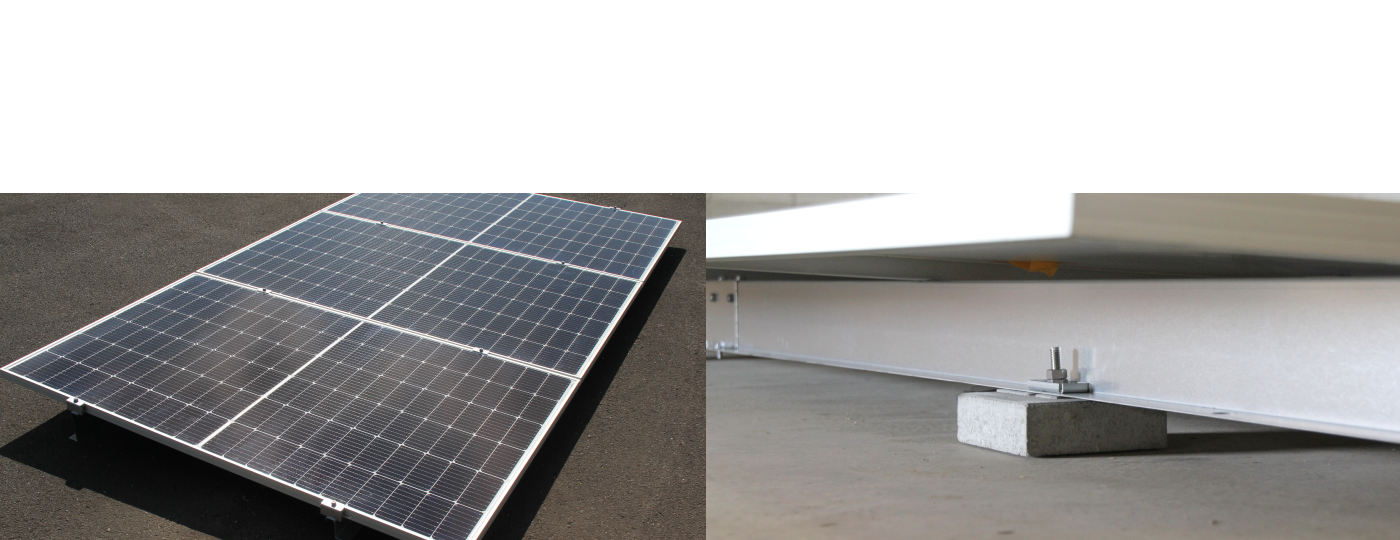

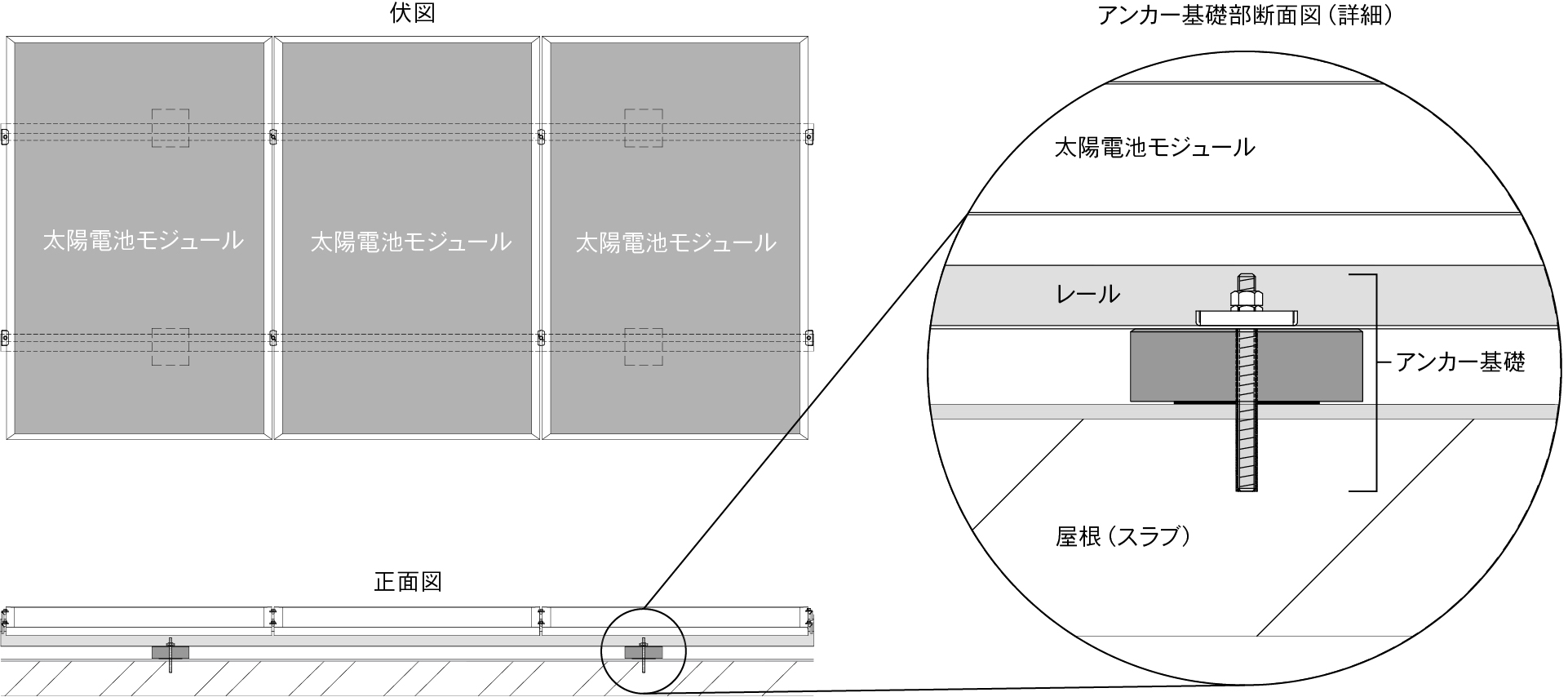

屋根にアンカー基礎を打ち込むことにより固定強度を向上させるとともに、低背・さざ波型設置により、太陽電池モジュールが受ける風の影響を軽減させています。耐風圧性能と耐震性能の向上により、最大設置高さ60ｍ（20階相当）への設置が可能となるとともに、耐震クラス、多雪地域への対応も拡充しました。

X-3のメリットを踏襲した設計

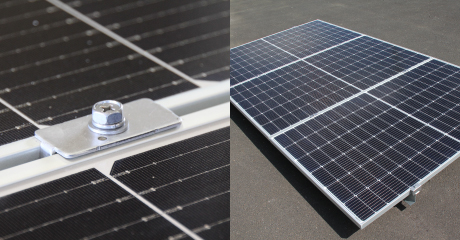

「陸屋根専用置き基礎架台 X-3」のインサートロック方式や、さざなみ設置などの耐風圧設計を継承し、高い安全性能を実現しています。

横レールに「標準」と「連結型」の2タイプを用意

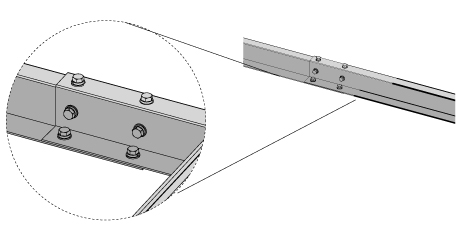

輸送や設置状況に合わせ、必要な横レールの長さを一本で構成する「標準」タイプと、二本で構成しレール同士をボルトで締結する「連結型」をご用意しています。

屋根防水保証への対応

従来の置き基礎方式では、屋根防水メーカーの保証が継続できなくなる問題がありました。各社防水メーカー仕様の防水改修と指定のアンカー基礎を施工し、本架台と併用して設置することで、防水保証の発行、または継続ができます。
また、従来の置き基礎方式では不可能であった「外断熱仕様の各種屋根防水」への対応も可能になりました。

設置基準

屋根のタイプ	陸屋根専用（地上設置不可）
対応屋根勾配	２度未満
モジュール設置角	３度（固定）
地表面粗度区分	地表面粗度区分 Ⅱ、Ⅲ
耐震クラス	B、S（ A への対応も条件付きで可能）
設置基準風速と設置高さ	最大設計基準風速40m/s、最大設置可能高さ60m （設置場所、太陽電池モジュールなどの条件によって異なります。）
垂直積雪量	150cm以内（設置場所、太陽電池モジュールなどの条件によって異なります。）

強力な耐風性能と耐震性能を実現、最大設置高さ60ｍ（20階相当）対応

X-3のメリットを踏襲した設計

横レールに「標準」と「連結型」の2タイプを用意

屋根防水保証への対応

設置基準

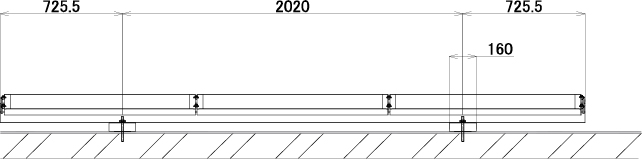

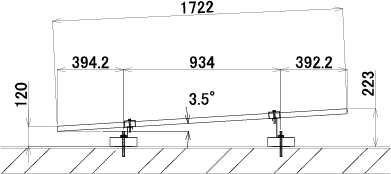

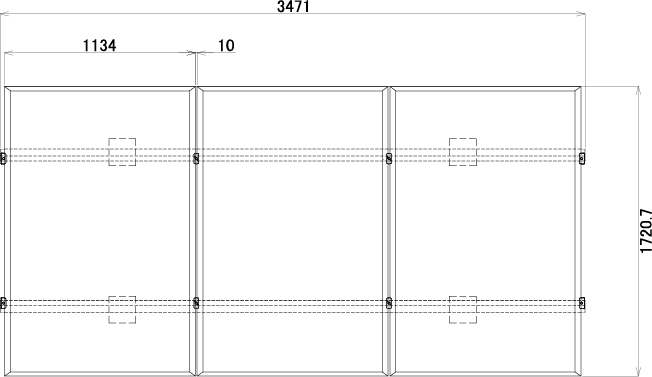

外観図
